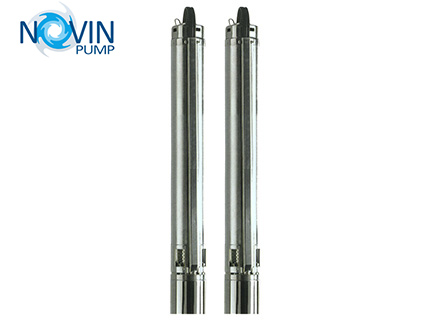

پمپ شناور طبقاتی استیل ابارا EBARA مدل WINNER


الکتروپمپ شناور طبقاتی استیل ابارا EBARA مدل WINNER مناسب جهت چاههای عمیق از قطر 4 اینچ و بالا تر مورد استفاده در صنعت و کشاورزی

کد: 2021644 تاریخ : ( 1394-10-16 )
قیمت :


Bookmark and Share
ویژه

پمپ شناور طبقاتی استیل ابارا EBARA مدل WINNER



الکتروپمپ شناور طبقاتی استیل ابارا EBARA مدل WINNER



پمپ الکتروپمپ شناور طبقاتی استیل ابارا EBARA مدل WINNER مناسب جهت چاههای عمیق از قطر 4 اینچ و بالا تر مورد استفاده در صنعت و کشاورزی.



کاربرد:

مناسب جهت چههای عمیق با قطر 4 اینچ به بالا

مورد استفاده جهت استخراج آب های تمز از عمق بالا

مناسب جهت افزایش فشار برای کارهای صنعتی و کشاورزی

نوع مایع: آب تمیز

حداکثر دما: ۳۰

حداکثر ذرات معلق: ۵۰ppm

حداکثر غوطه وری: ۱۰۰m

نوع آببندی: مکانیکال سیل

یاتاقان:نوع استوانه ای

فلنج رانش(In):


۴N1-4N2-4N4     ۱،۱/۴
۴N7-4N10-4N15        ۲

جنس پوسته: استیل ۳۰۴

جنس پروانه: تکنوپلیمر

جنس شفت: استیل ۳۰۴

جنس واسطه: استیل ۳۰۴

جنس دیفیوزر: تکنوپلیمر

دور موتور: ۲۹۰۰ rpm

کلاس عایقبندی: F

درجه محافظت: IP58

خازن: روکار

فرکانس: ۵۰ هرتز







دانلود کاتالوگ



لیست قیمت ابارا



پمپ ابارا

ویژگی های محصول

بدنه پمپ چدن
جنس پروانه استیل ضد زنگ AISI 304
فشار کاری

-

دمای سیال  30 درجه سانتی گراد
حداکثر ارتفاع ( هد ) 305 متر
حداکثر آبدهی ( دبی ) 5.7 متر مکعب در ساعت
درجه محافظتی IP58
عایق بندی F
حداکثر غوطه وری 100 متر
تک فاز  دارای محافظ حرارتی

 ابعاد پمپ ابارا EBARA سری Winner

پمپ ابارا



نمودار آبدهی پمپ ابارا EBARA سری Winner

ebara pump



جدول مشخصات فنی پمپ ابارا EBARA سری Winner

مدل قدرت Q = دبی
l/min        10 15 20 25 30 35 45 55 75 95
m3/h       0.6 0.9 1.2 1.5 1.8 2.1 2.7 3.3 4.5 5.7
kW HP H = ارتفاع
WINNER 4N1- 12 0.37 0.5 63.5 59.5 53.5 45.5 36 25.2
WINNER 4N1- 18 0.55 0.7 95.5 89.5 80.5 68.5 54 37.8
WINNER 4N1- 24 0.75 1 127 119 107 91 72 50.5
WINNER 4N1- 34 1.1 1.5 180 169 152 129 102 71.5
WINNER 4N1- 48 1.5 2 254 238 214 182 144 101
WINNER   4N1- 68 2.2 3 360 337 303 258 204 142
WINNER 4N2- 7 0.37 0.5   46 44.5 42.5 39.6 36.1 26.2 13.3
WINNER 4N2- 10 0.55 0.7   65.5 63.5 60.5 56.5 51.5 37.5 19
WINNER 4N2- 14 0.75 1   91.5 89 84.5 79 72 52.5 26.6
WINNER 4N2-   20 1.1 1.5   131 127 121 113 103 75 38
WINNER 4N2- 28 1.5 2   183 178 169 158 144 105 53
WINNER 4N2- 40 2.2 3   262 254 242 226 206 150 76
WINNER 4N2- 56 3 4   367 355 338 317 289 210 106
WINNER 4N4- 4 0.37 0.5         25.4 24.8 23.2 21.4 15.5 7.2
WINNER 4N4- 7 0.55 0.7         44.45 43.33 40.6 37.38 27.23 12.6
WINNER 4N4- 9 0.75 1         57 55.5 52 48 35 16.2
WINNER 4N4- 13 1.1 1.5         82.5 80.5 75.5 69.5 50.5 23.4
WINNER 4N4- 18 1.5 2         114 111 104 96 70 32.  4
WINNER 4N4- 27 2.2 3         171 167 157 144 105 48.5
WINNER 4N4- 36 3 4         229 223 209 192 140 65
WINNER 4N4- 48 4 5.5         305 297 278 256 187 86.5

جدول ابعاد پمپ ابارا EBARA سری Winner

مدل قدرت پمپ بدون موتور پمپ با موتور پر شده از روغن پمپ با موتور پر شده از آب
تک فاز سه فاز تک فاز سه فاز
kW HP H1 میلی متر H2 میلی متر H میلی متر H2 میلی متر H میلی متر H2 میلی متر H میلی متر H2 میلی متر H میلی متر
WINNER 4N1- 12 0.37 0.5 353 325 678 304 657 228 581 214 567
WINNER 4N1- 18 0.55 0.75 458 325 783 325 783 253 711 228 686
WINNER 4N1- 24 0.75 1 563 350 913 325 888 283 846 248 811
WINNER 4N1- 34 1.1 1.5 738 385 1123 350 1088 307 1045 283 1021
WINNER 4N1- 48 1.5 2 1049 420 1469 385 1434 339 1045 307 1356
WINNER 4N1- 68 2.2 3 1399 470 1869 420 1819 437 1388 339 1738
WINNER 4N2- 7 0.37 0.5 265 325 590 304 569 228 1836 214 479
WINNER 4N2- 10 0.55 0.75 318 325 643 325 643 253 493 228 546
WINNER 4N2- 14 0.75 1 388 350 738 325 713 283 571 248 636
WINNER 4N2- 20 1.1 1.5 493 385 878 350 843 307 671 283 776
WINNER 4N2- 28 1.5 2 633 420 1053 385 1018 339 800 307 940
WINNER 4N2- 40 2.2 3 909 470 1379 420 1329 437 972 339 1248
WINNER 4N2- 56 3 4 1189     544 1733   1346 214 1583
WINNER 4N4- 4 0.37 0.5 229 325 554 304 533 228   228 443
WINNER 4N4- 7 0.55 0.75 293 325 618 325 618 253 457 248 521
WINNER 4N4- 9 0.75 1 336 350 686 325 661 283 546 283 584
WINNER 4N4- 13 1.1 1.5 422 385 807 350 772 307 619 307 705
WINNER 4N4- 18 1.5 2 530 420 950 385 915 339 729 339 837
WINNER 4N4- 27 2.2 3 723 470 1193 420 1143 437 869 394 1062
WINNER 4N4- 36 3 4 983     544 1527   1160 214 1377
